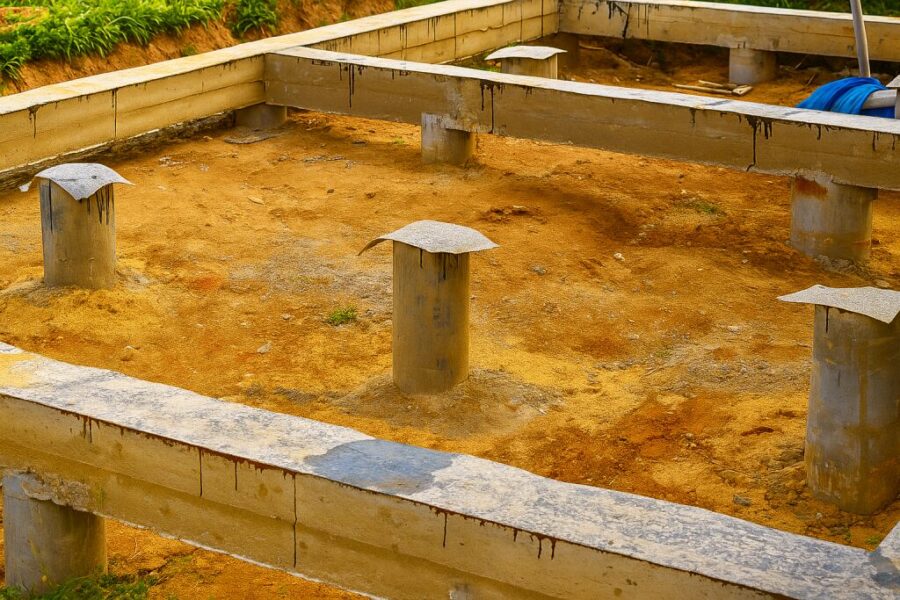

Свайно-ростверковый фундамент — конструкция из свай, заглублённых в несущий слой грунта, и ростверка (балки), который связывает сваи в единую систему и распределяет нагрузку от стен. Это решение для участков со сложными грунтами, где ленточный фундамент невозможен или нерационален: высокий уровень грунтовых вод, слабые верхние слои, торфяники, значительный уклон рельефа. Разберём типы свай, расчёт несущей способности, конструкцию ростверка и реальную стоимость для белорусских условий.

Когда свайный фундамент — единственный вариант

Свайный фундамент необходим в следующих ситуациях:

— Слабые верхние грунты: торф, ил, рыхлые насыпные грунты, мягкопластичные глины с несущей способностью менее 1,0 кг/см². Сваи проходят через слабый слой и опираются на прочный (песок, суглинок тугопластичный, моренные отложения).

— Высокий уровень грунтовых вод (УГВ менее 0,5 м): копать траншею под ленту невозможно — вода заливает котлован. Сваи бурятся или забиваются без откопки.

— Значительный уклон участка (перепад более 1 м на длину дома): лента потребует ступеней и огромного объёма бетона. Сваи разной длины компенсируют перепад, ростверк выравнивает конструкцию.

— Торфяники: торф несжимаем под нагрузкой, но крайне неоднороден. Полная выторфовка (замена торфа песком) стоит дорого, если слой торфа более 1,5 м. Сваи проходят через торф до минерального грунта.

Типы свай для частного строительства

1. Буронабивные сваи (буровые)

Самый распространённый тип для частных домов в Беларуси. Бурится скважина диаметром 200–400 мм, устанавливается арматурный каркас, заливается бетон.

Технология:

— Бурение: ямобуром (ручным или механизированным), бензобуром, или мотобуром. Диаметр — 250–350 мм, глубина — до 3–4 м (до несущего слоя).

— Обсадная труба: если грунт осыпается или водонасыщен — скважина обсаживается пластиковой (ПВХ канализационная ø200–315 мм) или асбестоцементной трубой. Труба остаётся как несъёмная опалубка.

— Арматурный каркас: 3–4 стержня А500С ø12–14 мм, связанные спиральным хомутом ø6–8 мм с шагом 200 мм. Каркас должен выступать из сваи на 300–500 мм для связи с ростверком.

— Бетон: М300 (В22,5) с подвижностью П3–П4. Заливка с вибрированием (глубинный вибратор или многократное штыкование арматурным стержнем).

Несущая способность одной буронабивной сваи ø300 мм, длиной 2,5 м, в суглинке: 5–8 тонн (по грунту). По материалу (бетон + арматура) — значительно больше, поэтому ограничивает грунт.

2. Винтовые сваи (металлические)

Стальная труба с лопастью (винтом) на конце, которая вкручивается в грунт. Быстрый монтаж (бригада из 3 человек — 10–15 свай в день), минимум земляных работ.

Характеристики:

— Диаметр ствола: 89, 108, 133, 159 мм. Для частных домов — ø108 мм (лёгкие каркасные и брусовые) или ø133 мм (газобетон, кирпич одноэтажный).

— Диаметр лопасти: 250–350 мм.

— Толщина стенки трубы: от 4 мм (для домов — минимум 4,5 мм).

— Несущая способность: ø108 — 3–5 тонн, ø133 — 5–9 тонн (зависит от грунта и длины).

— Покрытие: горячее цинкование или эпоксидное покрытие. Без покрытия — срок службы 30–50 лет. С качественным покрытием — 50–80 лет.

Ограничения: не подходят для скалистых грунтов и грунтов с крупными включениями (валуны, щебень). В кислых или агрессивных грунтах коррозия ускоряется.

Производители винтовых свай в Беларуси: «Белзабивка» (Минск), «СвайБел», «ЗавинтиБел», а также российские поставки.

3. Забивные железобетонные мини-сваи

Заводские сваи сечением 150×150 мм или 200×200 мм, длиной 3–6 м, забиваемые мини-копром. Несущая способность — 8–15 тонн. Применяются реже в частном строительстве из-за необходимости спецтехники, но дают максимальную надёжность и долговечность (100+ лет).

Расчёт количества свай

Порядок расчёта:

1. Определить общую нагрузку от дома: вес стен + перекрытия + кровля + полезная нагрузка + снеговая нагрузка. Для каркасного дома 10×10 м ≈ 40–60 тонн, для газобетонного ≈ 80–120 тонн.

2. Определить несущую способность одной сваи: по результатам геологии или по таблицам для типового грунта. С коэффициентом запаса 1,4.

3. Рассчитать количество: N = Q(общая) × 1,4 / F(одной сваи).

Пример: дом из газобетона, 1 этаж, 10×10 м. Общая нагрузка — 100 тонн. Буронабивные сваи ø300 мм в суглинке — 6 тонн каждая. N = 100 × 1,4 / 6 = 23,3 → 24 сваи.

Расстановка: сваи размещаются под углами здания, под пересечениями стен и равномерно по периметру с шагом 1,5–2,5 м. Под внутренними несущими стенами — отдельный ряд свай.

Ростверк: конструкция и варианты

Ростверк — балка, объединяющая сваи и распределяющая нагрузку от стен. Без ростверка сваи работают как отдельные точки опоры, что допустимо только для деревянных домов с нижней обвязкой из бруса.

Монолитный железобетонный ростверк

Самый надёжный и универсальный вариант. Сечение: ширина — равна ширине стены или на 50 мм шире с каждой стороны, высота — 300–500 мм.

Армирование: аналогично ленточному фундаменту — 4–6 продольных стержней ø12–16 мм, хомуты ø6–8 мм с шагом 200 мм. В зоне над каждой сваей — усиленное армирование (дополнительные стержни, П-образные хомуты).

Важно: между ростверком и грунтом оставляется зазор 100–200 мм (подвешенный ростверк). Зазор предотвращает воздействие сил морозного пучения на ростверк. Зазор формируется подсыпкой из песка, который после затвердевания бетона вымывается или проседает, или прокладкой из XPS, который сминается при пучении, не передавая нагрузку на ростверк.

Ростверк из бруса/бревна

Для лёгких каркасных и брусовых домов вместо бетонного ростверка используется обвязка из бруса 150×200 мм или 200×200 мм. Брус крепится к сваям через оголовки (площадки) анкерными болтами. Обязательна гидроизоляция между металлом/бетоном и деревом (2 слоя рубероида или мастика).

Металлический ростверк

Для винтовых свай часто применяется обвязка из швеллера (№16–20) или двутавра. Швеллер приваривается к оголовкам свай. Вариант — для каркасных домов и временных построек.

Цоколь свайного дома: как закрыть

Свайно-ростверковый фундамент с подвешенным ростверком имеет открытое подпольное пространство. Его необходимо закрыть для эстетики, защиты от ветра и предотвращения промерзания коммуникаций.

Варианты отделки цоколя:

— Цокольный сайдинг (панели под камень/кирпич) — на каркасе из металлопрофиля или деревянного бруска. Самый популярный и бюджетный вариант (15–25 BYN/м²).

— Плоский шифер или ЦСП (цементно-стружечная плита) — на каркасе, с последующей штукатуркой или покраской.

— Кирпичная кладка в полкирпича — самый капитальный, но и самый дорогой вариант (требует отдельного основания — мелкозаглублённой ленты или уголка).

— Профнастил — бюджетный вариант, особенно для хозпостроек.

В любом случае необходимо предусмотреть продухи (вентиляционные отверстия) — минимум 1/400 от площади подполья. Это предотвращает накопление влаги и гниение деревянных конструкций.

Стоимость свайно-ростверкового фундамента в Беларуси

Вариант 1: буронабивные сваи + монолитный ростверк (дом 10×10 м, 24 сваи)

Позиция | Стоимость

Бурение 24 скважин ø300 мм, глубина 2,5 м | 500–1000 BYN

Обсадные трубы ПВХ ø250, 24 шт. × 2,5 м | 300–500 BYN

Арматура свай (24 каркаса) | 300–500 BYN

Бетон свай (4,5 м³) | 600–750 BYN

Опалубка ростверка | 400–700 BYN

Арматура ростверка (500 кг) | 450–550 BYN

Бетон ростверка (6 м³) | 800–1000 BYN

Работа | 2000–3500 BYN

Итого | 5350–8500 BYN

Вариант 2: винтовые сваи ø108 + деревянная обвязка (каркасный дом 10×10 м, 20 свай)

Позиция | Стоимость

Винтовые сваи ø108×2500 мм, 20 шт. | 2000–3000 BYN

Монтаж (завинчивание) | 800–1200 BYN

Оголовки 20 шт. | 200–400 BYN

Обвязка брус 200×200, обработка | 600–900 BYN

Крепёж, гидроизоляция | 100–200 BYN

Итого | 3700–5700 BYN

Сравнение с ленточным фундаментом

Для того же дома 10×10 м: МЗЛФ — 5000–9000 BYN, заглублённый — 12 000–22 000 BYN. Свайно-ростверковый на буронабивных — 5350–8500 BYN, на винтовых — 3700–5700 BYN. Свайный фундамент конкурирует с МЗЛФ по цене, но значительно дешевле заглублённого.

Типичные ошибки

1. Сваи не достигают несущего слоя — свая «висит» в слабом грунте, несущая способность снижена в 3–5 раз. Глубину определяет геология, а не «стандартные 2 метра».

2. Винтовые сваи без антикоррозийной обработки — голый металл в грунте ржавеет, через 15–20 лет свая теряет несущую способность. Минимум — эпоксидное покрытие ствола.

3. Ростверк лежит на грунте — при пучении грунт поднимает ростверк, ломая сваи или вырывая их. Зазор 100–200 мм между ростверком и грунтом — обязателен.

4. Недостаточное количество свай — экономия на сваях приводит к неравномерной осадке и трещинам. Расчёт по нагрузке с запасом 1,4 — обязателен.

5. Отсутствие связи сваи с ростверком — арматура сваи должна заходить в ростверк на 300–500 мм. Без этого конструкция не монолитная.

6. Забыли про отделку цоколя и продухи — открытое подполье промерзает, коммуникации (водопровод) замерзают, в подполье скапливается влага.

Заключение

Свайно-ростверковый фундамент — оптимальное решение для сложных грунтовых условий Беларуси: торфяники, высокий УГВ, слабые насыпные грунты, участки с уклоном. Для лёгких каркасных домов — винтовые сваи с деревянной обвязкой (быстро, дёшево). Для каменных домов — буронабивные сваи с монолитным ростверком (надёжно, долговечно). Главное — геология: без данных о грунтах расчёт свайного фундамента невозможен.
